Hvad er et termoelementstikstik?

Hvad er et termoelementstikstik?

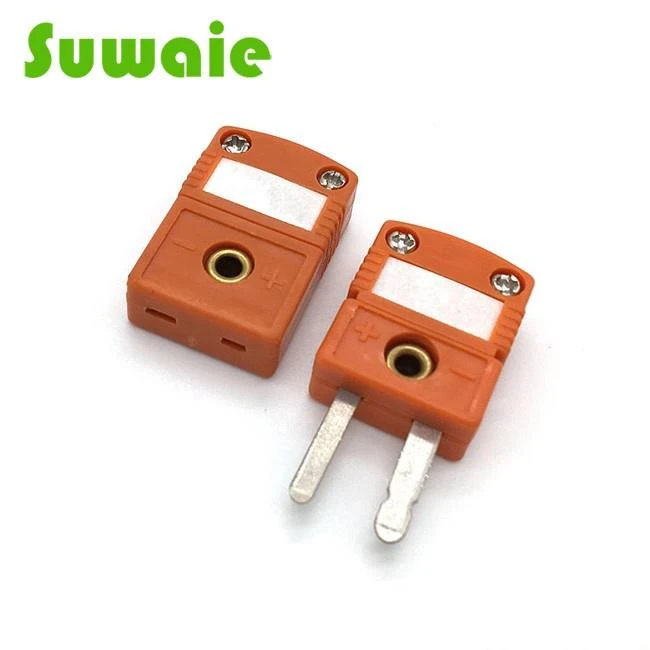

Et termoelementstikstik er en specialiseret interfaceindretning designet til at forbinde termoelementer med måleudstyr eller optagere. Det består af både et stik og stikkontakt, det muliggør hurtig temperatursignaloverførsel og giver beskyttelse mod afbrydelse. Kernefunktioner: Signal transmission: transmitterer det termoelektriske potentiale (spændingssignal) genereret af termoelementet til en temperaturoptager eller controller, hvilket muliggør reelle - tidsdataindsamling. Fysisk beskyttelse: Når det ikke er i brug, kan stikket og stikket adskilles for fysisk at isolere kredsløbet, hvilket forhindrer skade på temperaturmåltråden.

Udviklingshistorie med termoelementstikstikstik

Udviklingen af ​​termoelementstikstik er tæt knyttet til udviklingen af ​​industriel temperaturmålingsteknologi, udviklingen af ​​materialevidenskab og stigningen i standardiseringskrav. Følgende er dens vigtigste udviklingsstadier og teknisk udvikling:

1. Tidlig fase (begyndelsen af ​​det 20. århundrede) Enkle ledningsmetoder: Termoelementer anvendte oprindeligt direkte svejsning eller udsatte trådforbindelser uden dedikerede stik, der er afhængige af manuelle ledninger, der var modtagelige for miljøinterferens (oxidation, korrosion). Materielle begrænsninger: Tidlige termoelementmaterialer (f.eks. Kobber - conelloy) udviste dårlig stabilitet og høj - temperaturmodstand, hvilket resulterede i lav forbindelses -pålidelighed.

2. Indledende standardisering (midt i - 20. århundrede) Militær og luftfart efterspørgsel: Under 2. verdenskrig drev efterspørgslen efter høje- temperaturmålinger i luftfart og militære anvendelser udviklingen af ​​specialiserede termoelementstik, der krævede høj - temperaturresistens og vibrationsimmum. Metalluttede stik: Rustfrit stål eller nikkelbaserede legeringshus gav mekanisk beskyttelse og elektromagnetisk afskærmning, skønt de var voluminøse og dyre. Grundlæggende standardisering: Lande som De Forenede Stater begyndte at etablere grænsefladestandarder for termoelementstik (f.eks. Mil -specifikationer), der definerede pin -dimensioner og polaritet.

3. plastik og sammensatte materialer ERA (1970'erne - 1990'erne) Ingeniørplastsplastanvendelser: Fremkomsten af ​​høj - temperaturresistent plast som polyether ether -keton (peek) og polyimid aktiverede lighter, flere omkostninger - Effektive forbindelser, der passer til både civiliansk og industriel brug. Modulært design: Stik og stikkontakter vedtog SNAP-fit eller gevindlåsemekanismer for at forbedre installationseffektiviteten (f.eks. Miniature termoelementstik). International standardisering: Standarder som IEC 60584 Unified Thermocouple -typer (K, J, T osv.) Og forbindelsesfarvekodning for at reducere misforståelsesrisici.

4. Høj ydeevne og miniaturisering (1990 - 2010'erne) High - Temperatur Keramiske materialer: Aluminiumoxidkeramiske isolatorer for ekstreme miljøer (f.eks. Metallurgi, atomkraft), der er i stand til at modstå temperaturer, der overstiger 1000 grader. Miniature -stik: Surface Mount Technology (SMD) Termoelementstik til elektronisk temperaturmåling, reduceret til millimeter - skala -dimensioner. Anti-interferensdesign: afskærmning af lag og snoede par integreret i stik for at minimere elektromagnetisk interferens, der påvirker svage termoelementssignaler.

5. Intelligence and Integration (2010 - til stede) Digital interface Integration: Nogle høje - END-stik inkorporerer Cold Junction Compensation (CJC) kredsløb eller digital signalkonvertering (f.eks. Termoelement - til-USB/I2C-konvertering) til direkte digital signaludgang. Trådløse termoelementssystemer: stik integreret med trådløse transmissionsmoduler (f.eks. Lora, Bluetooth), der muliggør fjernovervågning (industri 4.0 applikationer). Tilpasning og hurtige forbindelser: POGO -stifter og magnetiske stik forenkler installationen, egnet til mobile enheder eller hyppige demonteringsscenarier.

Hvordan vælger du termoelementet stik, der er egnet til specifikke applikationer?

Termoelementstikstik er en nøglekomponent, der forbinder termoelement og måleudstyr, dens valg påvirker direkte nøjagtigheden og pålideligheden af ​​temperaturmåling. I henhold til dine behov vil jeg give en detaljeret udvælgelsesguide fra flere dimensioner.

1. Typer og specifikationer for termoelementstikstikstik

Termoelementstikstik er opdelt i forskellige specifikationer i henhold til typen af ​​termoelement, hver type svarer til forskellige temperaturområder og applikationsscenarier:

 2. Kritiske selektionsfaktorer 1. Temperaturområde Kompatibilitet Høj - Temperaturapplikationer: Vælg stik med høj - temperaturbestandige materialer såsom keramiske eller rustfrie stålhylster (f.eks. Omega SHX -serie, bedømt til 650 grader). Lav - Temperaturapplikationer: T - Type-stik kan opretholde fejl inden for ± 0,2 grad i 200-graden til 0 graders temperaturområde.

2. Miljøforhold Høj - Fugtighedsmiljøer: Vælg vandtætte terminaler med IP67/IP68 Beskyttelsesvurderinger eller potting - Type terminaler. Stærke vibrationsmiljøer: Vælg stik med Snap - låsemekanismer (f.eks. Duraclik -stik med 100N klemme kraft). Korrosive miljøer: Brug rustfrit stål eller specielle legeringshus.

3.. Elektriske egenskaber Kontaktmodstand skal være under 50 mΩ for at sikre signalintegritet. Isoleringsmodstand skal overstige 100 mΩ (mindst 1MΩ under fugtige forhold).

4. Mekaniske egenskaber Indsættelse/operation Liv: Industriel - Klasseforbindelser kræver typisk større end eller lig med 5000 indsættelser/operationer. Installationsmetode: panel - monteret type (f.eks. Mpj - k - f) egnet til fast udstyr; Bærbare stik til mobilmålinger.

3. anbefalede modeller til applikationsscenarier 1. Høj - Temperatur Industrielle miljøer Omega SHX -serie: Keramisk struktur, 650 graders varmemodstand, egnet til ovne og varmebehandlingsudstyr. Hmpw - k - m/f: 260 graders varmemodstand, rustfrit stålhus, egnet til kemisk udstyr.

2. laboratoriepræcisionsmåling SMPW - t - m/f: t - Type blåt stik med ± 0,2 graders nøjagtighed, der er egnet til kryogene eksperimenter. RS Pro Standard Socket: φ6mm Probe kompatibel med J - Type termoelementer. Præcisionsniveau 1 klasse

3. særlige miljøkrav Høj luftfugtighed: M12 vandtæt stik (IP68), der er i stand til at modstå nedsænkning i vand op til 1 meter i 30 minutter. Stærk vibration: Uhxh -stik med låseskruer viser fremragende vibrationsmodstand

4. Retningslinjer for installations- og vedligeholdelsesretningslinjer Installationsforholdsregler: Sørg for korrekt matchning mellem stikket og termoelementstypen (f.eks. K - Type -stik er uforenelige med J - Type termoelementer) 1. I høje -} temperaturmiljøer anbefales keramiske isolerede terminaler for at forhindre blødgøring af plast. Oprethold stabil kold forbindelsestemperatur under ledninger; Brug kompenserende kundeemner, når det er nødvendigt. Vedligeholdelsesanbefalinger: Undersøg regelmæssigt terminaloxidation (hver 3. måned). Rene kontaktoverflader ved hjælp af alkohol - gennemvædet bomuldspuder for at undgå mekanisk skade. Når det ikke er i brug i længere perioder, skal du afbryde stik fra stikkontakter for at forhindre aldring af kontaktoverfladen

5. Retningslinjer

Hvordan rengøres og vedligeholder termoelementet Stikstik?

Termoelementstikstik er en vigtig komponent i temperaturmålingssystemet, og dets rengøring og vedligeholdelse påvirker direkte måleenøjagtigheden og udstyrets levetid. Følgende er detaljerede rengørings- og vedligeholdelsesmetoder:

1. rengøringsmetoder 1. Fysiske rengøringsmetoder Rengøring af gummipude: Velegnet til lette oxidationslag. Gummipuden kan effektivt fjerne oxidlag uden at skade kobberhovedet. Fin sandpapir/stål trådbørste: For stædige oxidlag skal du bruge fint sandpapir (over 400 korn) eller ståltrålebørste til forsigtigt at tørre. Påfør blidt tryk for at undgå skader på metaloverfladet. Bemærk Lille børste rengøring: For termoelement u - formede hoveder, vent, indtil temperaturen falder helt, før du bruger en lille børste til at fjerne rester. Undgå at operere under høje temperaturer.

2. Kemiske rengøringsmetoder Alkoholrensning: Brug 70-75% alkohol fortyndet med blød klud til aftørring. Alkohol fordamper hurtigt og efterlader ingen fugtrester. Eddike Soaking: Blødgørelsen af ​​plug i hvid eddike i cirka en time, tør derefter. Velegnet til fjernelse af tunge oxidlag. Bagepulver + alkohol: Bland og spray på svamp til tørring. Stærk rengøringsevne uden at beskadige internt metal.

3. Professionelle rengøringsmetoder (til platin/rhodium-termoelementer) Acidvask: Blød i 30-50% fortyndet salpetter i 1 time eller kog i 15 minutter for at fjerne organiske stoffer og metal urenheder. Boraxvask: Smelt boraks ved 1100 graders høj temperatur og strømmer den over den termoelektriske elektrodeoverflade for at fjerne stædig urenheder.

2. daglige vedligeholdelsespunkter 1. Regelmæssig inspektionsforbindelsesstatus: Kontroller månedligt, om stik og stikkontakter er løse, korroderede eller deformerede. Isoleringsydelse: Mål isoleringsmodstand med multimeter, hvilket sikrer større end eller lig med 5MΩ (100V). Beskyttelseshus: Kontroller for revner, sandhuller eller åbenlyst slid . 2. Beskyttelsesforanstaltninger Vandtæt og fugt - Bevis: Implementere vandtæt foranstaltninger, når de installeres udendørs i højder. Installer anti - begroing og fugt - Proof covers i fugtige områder. Elektromagnetisk interferensbeskyttelse: Hold dig væk fra stærke magnetiske felter og elektriske felter. Installer ikke med strømkabler i den samme ledning. Forhindre mekanisk skade: Undgå hyppig tilslutning/frakobling og overdreven bøjning af ledninger . 3. Brugsforholdsforholdsstyrke - Off -drift: Al rengøring og vedligeholdelse skal udføres, når der drives af temperaturstyring: Hold den kolde forbindelsestemperatur på termoforhold under 100 graders installation: Du skal ikke installere for tæt på doorer eller varmekontrol. Indsæt dybden skal være 8-10 gange diameteren på den beskyttende ledning

3. særlige krav til forskellige typer termoelementer

1. Materiel forskel vedligeholdelse

2. Application Scenario Differences Industrial-grade thermocouples: Maintenance cycle: Every 6 months in high-temperature (>500 grader) miljøer, 3-5 år under normale forhold Særlige krav: skal modstå barske forhold som vibration og korrosion; Beskyttende hylster kræver forbedret holdbarhedslaboratorie -termoelementer: Vedligeholdelsescyklus: Anbefalet årlig kalibrering Specielle krav: Høj præcisionskrav Regelmæssig professionel kalibrering

3.. Standardvedligeholdelsesprocedurer Visuel inspektion: Kontroller, om den måleende ende svejsninger er sikre, og overfladen glat uden porøsitet isoleringstest: Mål isoleringsmodstand mellem termoelement og beskyttende kappe (skal større end eller lig med 5MΩ) Forbindelse: Bekræft terminal ledning er sikker uden løsning eller korrosionsbeskyttelsesskontrol: Sørg ikke for lækage, alvorlig rustning eller deformationskalibreringstest: Sammenlign målinger med standard Thercle Deviation Deviation end lækage, alvorlig rustning, eller deformationskalibreringstest: Sammenlign målinger med standard Thermagre -devning Devning med lækage, alvorlig rustning, eller deformationskalkningstest: Sammenlign målinger med standard Thermage Deviation Deviation Deviation Lessing Lessing LESHALSAGING, SERVET RUSTING, ELL lig med ± 2 graders rengøringsvedligeholdelse: Vælg passende rengøringsmetoder baseret på vedligeholdelsesregistre: Dokumentvedligeholdelsesdatoer, inspektionsresultater og implementerede mål

Forskellen mellem et termoelementstik og et generelt stik

1. Performance Termoelementstik er specialiserede stik designet til temperaturmåling, der typisk tjener som signalindsamlingsterminaler for termoelementer. De kræver højtydende standarder, inklusive reelle - tidssignaloverførsel, nøjagtighed og stabilitet. I modsætning hertil bruges standardstik til strømforbindelser og andre signaloverførsler med mere afslappede krav, der kun behøver at sikre sikkerhed og pålidelighed.

2. Strukturforskelle i design stammer fra deres forskellige applikationer. Termoelementstik har normalt multi - pin -konfigurationer, sommetider inkorporerer tætningsringe eller andre komponenter for at garantere signal transmission præcision og stabilitet. Standardpropper bruger imidlertid typisk enkelt eller dobbelt - pin -design, mens de også overvejer sikkerhedsfaktorer som vandtætning.

3. Materialeudvælgelsestermoelementstik anvender generelt høje - temperaturresistente legeringer for at sikre signalnøjagtighed og stabilitet. Standardpropper bruger på den anden side almindelige materialer såsom kobber, jern og aluminium til at opfylde strømforbindelses- og signaloverførselsfunktioner. Mens termoelementstik og standardstik deler lignende optrædener, adskiller de sig markant i applikations- og præstationsegenskaber. For at sikre målenøjagtighed og signalstabilitet skal brugerne vælge passende stik baseret på specifikke krav.

Funktionen af ​​termoelementstik

Termoelskaber er vidt brugt på tværs af forskellige industrielle sektorer, laboratorier og videnskabelig forskning. Deres primære funktion er at måle temperatur i reel - tid og konvertere den til elektriske signaler til overvågning og kontrol. De vigtigste applikationer af termoelementstik inkluderer: Temperaturmåling og -kontrol: Disse stik kan hurtigt og nøjagtigt måle temperaturer, hvilket transmitterer signalerne til temperaturkontrolsystemer. Dette gør dem særlig nyttige til reelle - tidstemperaturovervågning og -regulering. Sikkerhedsovervågning: I farlige miljøer som ekstrem varme eller lave temperaturer hjælper termoelementstik med at sikre udstyr og systemstabilitet, mens de forhindrer risici i at overophedes eller fryse. Kvalitetskontrol: Under produktionsprocesser registrerer og regulerer disse stik temperaturer i kritiske stadier for at garantere produktkvalitet. Videnskabelig forskning: Termoelementstik er i vid udstrækning anvendt i videnskabelige studier og eksperimenter til at måle objekttemperaturer, der hjælper med at forstå termodynamiske egenskaber. Energistyring: De overvåger og kontrollerer temperatur inden for energisystemer for at forbedre energieffektiviteten.

Hvad er applikationerne af termoelementstikstik?

Termoelementstikstik bruges hovedsageligt til praktisk tilslutning af temperaturmålingsudstyr, der ofte bruges i følgende felter:

Industrielt udstyr, der bruges til temperaturovervågning i industrielle scenarier, såsom kedler og varmesystemer, kræver hurtigstik - og - Legforbindelse for at tilpasse sig produktionslinjens rytmer . 1 Medicinske felt i medicinske enheder (f.eks plug - og - socket -grænseflader . 1 Laboratorium og forskning forbinder temperaturoptagere med sensorer i laboratorier, understøtter dataindsamling og reel - tidsanalyse . 1 Specialmiljø Lav - temperaturmiljøer (f.eks. -40 grad til 1200 grader), egnet til kemisk behandling, fødevareproduktion og lignende applikationer

sammenfatte

Som en kernekomponent i industriel temperaturmåling udvikler termoelementstik under højere præcision, intelligent funktionalitet, forbedret pålidelighed og øko - venligt design. For at imødekomme nye industrikrav og teknologiske innovationer skal producenter skabe en balance mellem standardisering og tilpasning. Virksomheder skal nøje overvåge fremskridt inden for materialevidenskab, digital transformation og lodrette industristandarder for at sikre en konkurrencefordel i markedet for høj- end
